Evolutions du firmware de fin Août
Voici les nouvelles fonctions ajoutées au poste Anytone ATD-868UV (firmware 2.32) et à son logiciel CPS (v1.32), il y a notamment maintenant la fonction APRS (Automatic Packet Reporting System).
1. Tous les zéros qui étaient affichés en 0 sont maintenant barrés, en Ø, sur l’afficheur de l’Anytone ATD-868UV
2. Dans le menu du poste, Talk Group => TG List => Select => Select Contact, vous permet d’assigner un nouveauTG pour le canal courant. Cela est à utiliser après avoir créer un nouveau canal.
- (Rappel) Pour créer un nouveau canal :
- Maintenez la touche MENU enfoncée jusqu’à ce que l’écran LCD affiche “Next Please Dial Key”
- appuyez sur la touche P1, la radio entrera dans la nouvelle configuration des canaux.
- Pour supprimer un canal existant :
- Tournez le bouton de sélection de canal et pour choisir le canal,
- Maintenez la touche MENU enfoncée, jusqu’à ce que l’écran LCD affichage “Next Please Press Dial Key”
- Appuyez sur la touche P2, la radio propose d’effacer le canal.
3. Résolution du problème d’erreur de temps dans le journal des appels Call Log => Last Call => Last Call List.
4. Accélération du temps de commutation d’une zone à l’autre avec les touches haut et bas.
5. Dans le logiciel CPS-, menu Optional Setting => Display => CH Switching Keeps Last Caller, permet de conserver l’affichage de la dernière station entendu lorsque
l’on change de canal.
6. Ajout de de l’émission de position GPS APRS via réseau DMR. Voir le détail du paramétrage détaillé de l’APRS ci-dessous.
Paramétrage de l’APRS
Etape 1 : Activer l’APRS sur le canal
Préalablement, vous devez choisir l’un de vos canaux comme canal APRS par défaut. Les balises APRS seront émisent sur les fréquences, le color code, et timeslot correspondant au relais ou hotspot que vous utilisez.
Ouvrez l’écran des paramètres de ce canal et sélectionnez :
- APRS Report sur ‘On”
- APRS Report Channel à 1
Etape 2 : Paramétrer les données APRS
1. Ouvrir depuis le menu de gauche l’écran “Digital APRS Information”
2. Dans la fenêtre “Digital APRS Information”, renseigner la période d’émission de balise en manuel [Manual Tx Intervals].

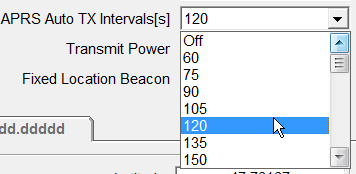

3. Renseigner [APRS Auto TX Intervals] (en secondes)
4. Définir le niveau de puissance de la balise APRS (pour les hotspots, privilégier le niveau bas (Low))
5. Fixed GPS Beacon (Comprenez que la balise est un point fixe ou d’origine GPS)
- Not Used : Les balises APRS sont envoyées à partir de la position GPS. Il faut préalablement activer le GPS, et que la position GPS est été déterminé par l’appareil.
- Used : Les balises APRS sont envoyés en utilisant le point fixe défini dans la case
6. Renseigner votre position fixe au format décimal
Pour déterminer une position fixe, vous pouvez utiliser maps.google.com et cliquer sur la carte. En bas de l’écran, les coordonnées directement au format décimal pourra être utilisé.
7. Renseigner l’identifiant de destination de la balise APRS et son type d’appel (en règle général Privé) . Préciser le timeslot d’émission (typiquement celui qui correspond à celui du canal – étape 1 – Vous pouvez laisser alors le réglage en Channel Slot)
Pour connaitre le numéro de destination de la balise APRS, référez-vous au site wiki de brandmeister. Vous trouverez normalement cette information sur la page du pays. Attention, choisissez bien le pays en fonction du Master utilisé par le relais ou le hotspot. Ici F5ZKS utilise le master 2281, qui est en Suisse. Dans ce cas le TG Private est 5057. Pour un relais sur master France, le TG Private est 208999.
8. Les utilisateurs de relais ou hotspot connectés sur Brandmeister vont définir dans leur compte SelfCare la marque de leur appareil Motorola pour le poste Anytone.
Téléchargement du firmware 2.32
Matériel V1.0 — Veuillez utiliser le firmware V1.32 pour la mise à jour de la radio.
Matériel V1.1 — Veuillez utiliser le firmware V2.32 pour la mise à jour de la radio.
- Télécharger le Firmware 2.32 for Anytone ATD-868U D868UV V1.32 FW version official released
- Télécharger le Firmware 1.32 for Anytone ATD-868U D868UV V2.32 FW version official released
Codeplug de relais Francais
Un codeplug est proposé avec 121 relais Français. Après l’avoir ouvert avec le CPS, pensez à changer votre ID CSS7. Tous les canaux sont paramétrés en émission APRS sur TG208
- Télécharger le codeplug “France” pour ATD-868UV version 1.32/2.32 AT-D868UV v2.32 -France-APRS.rdt
Découvrir le poste Anytone AT-D868UV, que vaut-il vraiment ? and in particular the step of updating icons (some are added for APRS)
Hardware V1.0 — Please use the firmware V1.32 for updating the radio.
Hardware V1.1 — Please use the firmware V2.32 for updating the radio.
- Download the Firmware 2.32 for Anytone ATD-868U D868UV V2.32 FW version official released.zip
- Download the Firmware 1.32 for Anytone ATD-868U D868UV V1.32 FW version official released.zip
France repeater Codeplug
A codeplug is available with 121 french repeater. After open it with the CPS software including APRS beacons on TG208, mind to modify your CSS7 ID
- Download the “France” Codeplug for ATD-868UV 1.32/2.32 AT-D868UV v2.32 -France-APRS.rdt
Inspiré d’un article de f5Uii
